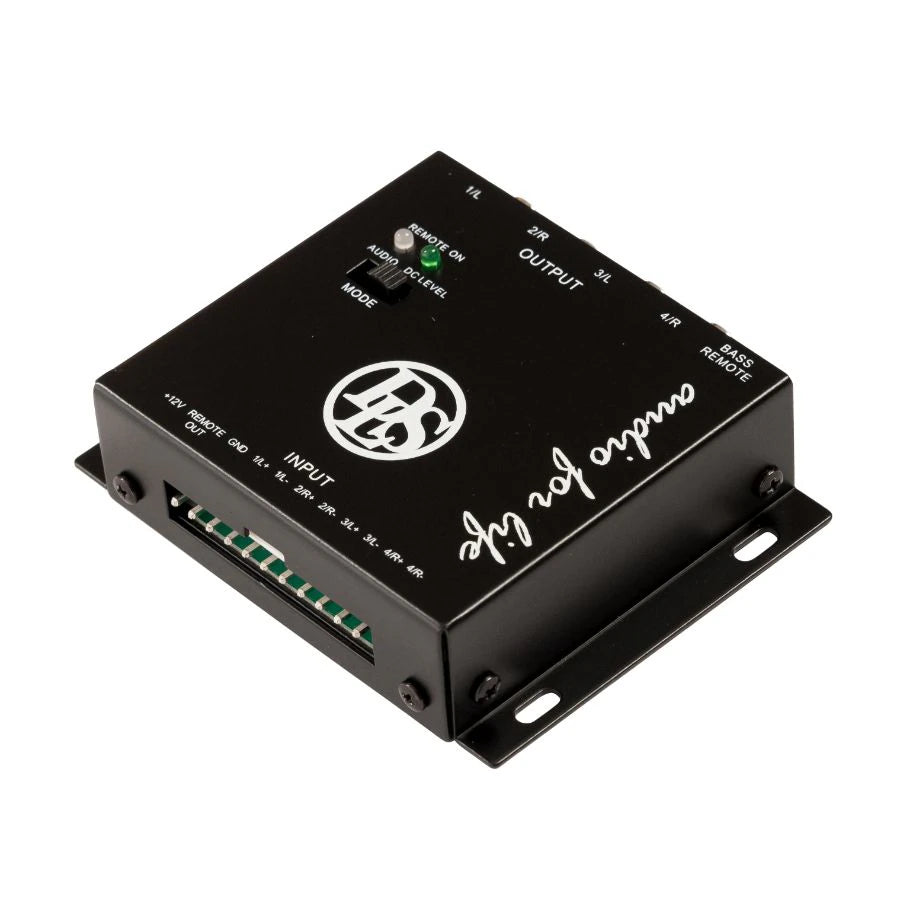

DLS HLC4.2

Le DLS HLC4.2 est un convertisseur haut-bas haut de gamme à quatre canaux, spécialement conçu pour être utilisé avec des autoradios d'origine ne disposant pas de sorties RCA. Il convertit les signaux des haut-parleurs de l'autoradio d'origine en signaux de préamplificateur sans bruit, permettant ainsi le raccordement d'amplificateurs de puissance à 2 ou 4 canaux. Avec une tension de sortie maximale de 3 V RMS, il fournit un signal puissant et exempt de parasites à la section d'amplification en aval.

Tous les canaux d'entrée du HLC4.2 sont entièrement symétriques et disposent d'un système efficace de suppression des signaux parasites (Noise Rejection). Cela permet d'éliminer de manière fiable les interférences et les boucles de masse, fréquentes sur les autoradios d'origine. Le taux de distorsion harmonique (THD) extrêmement faible, de seulement 0,002 % à une tension de sortie de 3 V, garantit une transmission du signal sans distorsion du plus haut niveau.

Le convertisseur dispose d'une sortie à distance de 12 V et jusqu'à 100 mA, qui peut être activée via deux modes de détection : par niveau CC ou par signal audio – les deux fonctionnent exclusivement sur le canal 1. Des LED d'état indiquent l'état de fonctionnement : le vert indique que la sortie à distance est active, le bleu que la détection audio est active. De plus, le HLC4.2 propose une sommation des canaux 3 et 4 pour le raccordement d’un amplificateur de caisson de basses en combinaison avec le régulateur de graves EBC disponible en option. Des résistances de charge intégrées garantissent la compatibilité avec les étages de sortie numériques des autoradios d’origine modernes.

Caractéristiques :

• Convertisseur haut-bas à 4 canaux pour autoradios d'origine sans sortie RCA
• Entrées entièrement symétriques avec suppression des signaux parasites sur tous les canaux
• Compatible avec les amplificateurs de puissance à 2 et 4 canaux
• Résistances de charge intégrées pour assurer la compatibilité avec les puces de sortie numériques

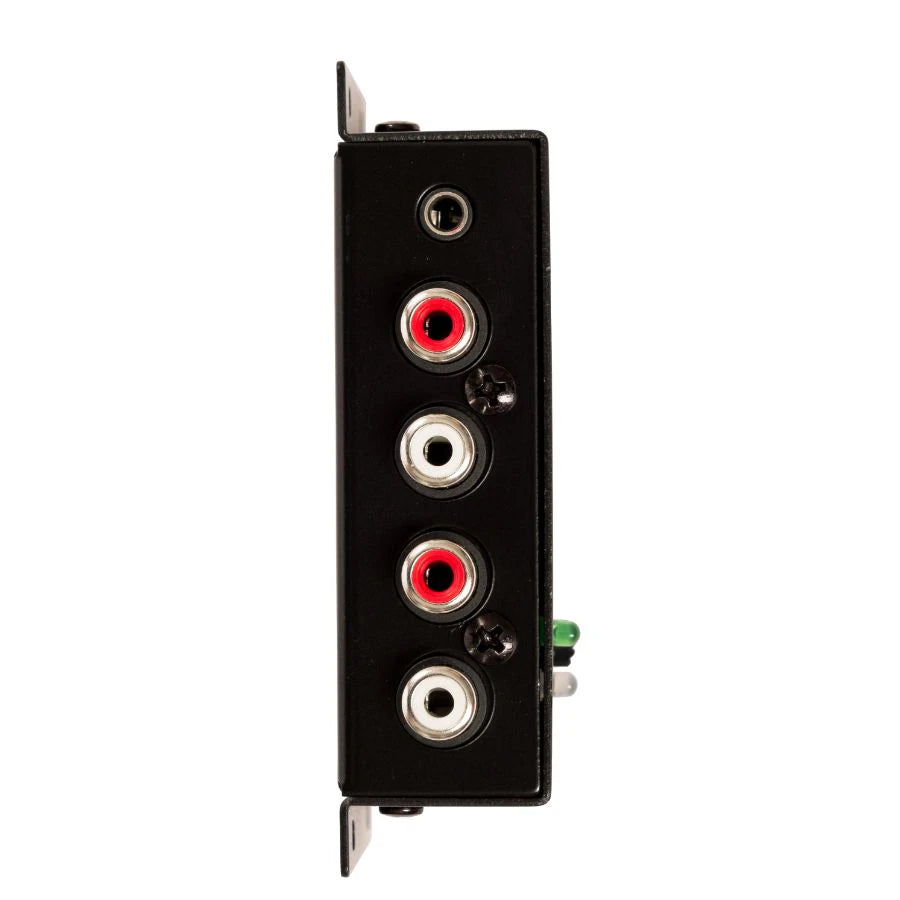

• Sortie combinée des canaux 3 et 4 pour amplificateur de caisson de basses (avec EBC en option)
• Modes de détection : niveau CC ou signal audio (les deux uniquement sur le canal 1)
• Sortie à distance : 12 V, 100 mA max., résistante aux courts-circuits (de manière temporaire)

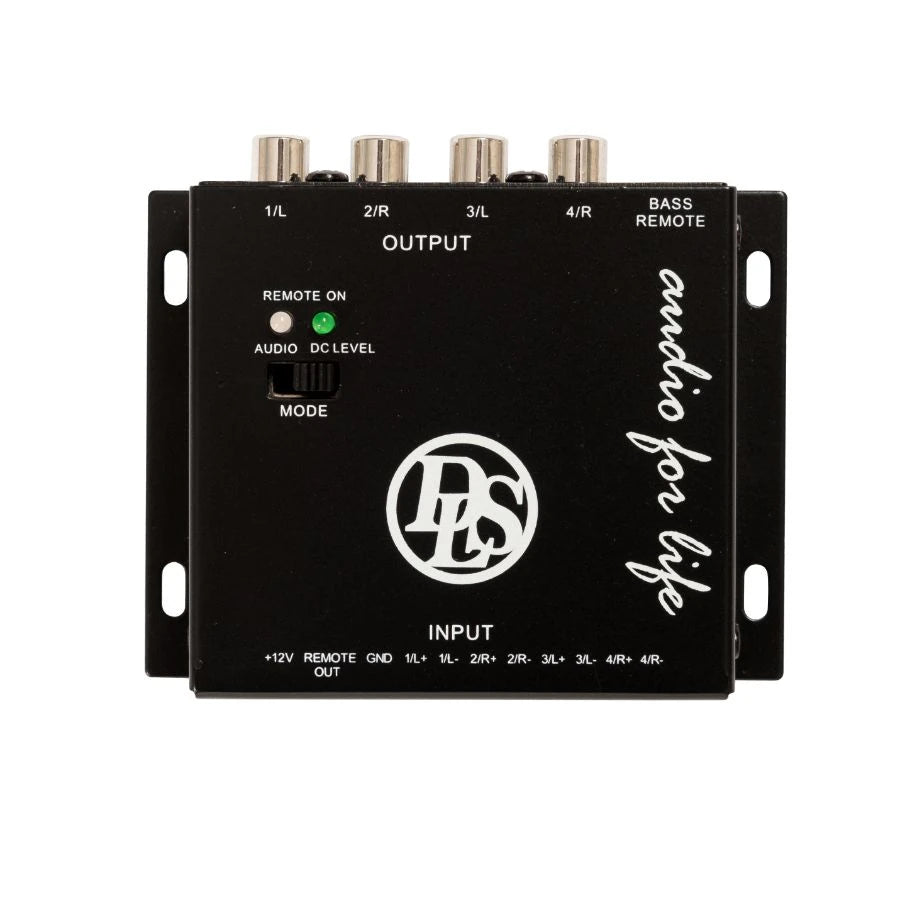

• Voyants LED : vert = télécommande active, bleu = détection audio active
• Protection contre les inversions de polarité



Caractéristiques techniques :

• Nombre de canaux : 4
• Tension de sortie : 3 V RMS
• Point de écrêtage : 3,7 V RMS pour une tension d'alimentation de 14,4 V
• Taux de distorsion harmonique totale (THD) : 0,002 % pour une tension de sortie de 3 V et une charge de 10 kOhm
• Impédance de sortie : 200 ohms (valeur nominale)
• Impédance d'entrée du canal 1 : 44 ohms
• Impédance d'entrée des canaux 2 à 4 : 100 ohms
• Tension d'alimentation : 12 V CC (min. 10,8 V, max. 15,6 V)
• Consommation électrique sans signal : 4 mA
• Consommation électrique en fonctionnement : 25 mA en moyenne
