TM400X4ad

Le Rockford Fosgate TM400X4ad est un amplificateur 4 canaux puissant et particulièrement compact de la série Power, spécialement conçu pour une utilisation sur les motos, dans le domaine nautique et dans les installations audio automobiles haut de gamme. Grâce à la technologie innovante de classe ad, cet amplificateur délivre une puissance totale de 400 watts RMS tout en offrant un rendement élevé et un encombrement minimal.

La technologie « Constant Power » intégrée garantit une puissance de sortie identique, que ce soit sur une charge de 4 ohms ou de 2 ohms. L'amplificateur peut ainsi être associé de manière flexible à différents systèmes d'enceintes. De plus, le mode ponté permet d'atteindre une puissance de sortie allant jusqu'à 2 × 200 watts RMS sous 4 ohms.

Pour une restitution sonore fiable, le TM400X4ad est équipé de la technologie C.L.E.A.N. de Rockford Fosgate, qui détecte les surcharges de signal, de filtres passe-haut et passe-bas réglables individuellement, ainsi que d'un réglage de son « Punch » intégré. La fonction de mise en marche automatique via des entrées haut niveau facilite l'intégration dans les systèmes audio existants.

Un revêtement de protection résistant sur les cartes électroniques, deux ventilateurs de refroidissement et un système de refroidissement à plusieurs niveaux garantissent un fonctionnement fiable, même dans des conditions d'utilisation difficiles.

Caractéristiques techniques

Caractéristiques générales

• Fabricant : Rockford Fosgate

• Modèle : TM400X4ad

• Série : Power Marine

• Type d'amplificateur : amplificateur à 4 canaux

• Classe d'amplificateur : Class-ad

• Puissance totale : 400 watts RMS

• Technologie : Constant Power

• Nombre de canaux : 4

• Impédance des enceintes prise en charge : 2 et 4 ohms

• Mode ponté : 4 ohms

• Tension de fonctionnement : 9 à 16 V CC



Puissance de sortie RMS

• Stéréo 4 ohms : 4 x 100 watts RMS

• Stéréo 2 ohms : 4 x 100 watts RMS

• 4 ohms en mode ponté : 2 x 200 watts RMS



Paramètres audio et sonores

• Réponse en fréquence : 20–20 000 Hz

• Filtre passe-haut (HPF) : 50–250 Hz, réglable

• Filtre passe-bas (LPF) : 50–250 Hz, réglable

• Pente du filtre : 12 dB/octave

• Égaliseur Punch Bass : de 0 à +18 dB à 45 Hz

• Égaliseur « Punch Treble » : de 0 à +14 dB à 12,5 kHz

• Sensibilité d'entrée : 150 mV à 12 V

• Impédance d'entrée : 20 kΩ

• Taux de distorsion harmonique THD+N à la puissance nominale : inférieur à 1,0 %

• Rapport signal/bruit selon la norme CEA-2006 : supérieur à 90 dB

• Rapport signal/bruit à la puissance nominale : supérieur à 110 dB

• Séparation des canaux : plus de 60 dB

• Réjection en mode commun : plus de 60 dB



Connexions et fonctions

• Entrées RCA (niveau bas)

• Entrées haut niveau pour les signaux des haut-parleurs

• Mise en marche automatique via un signal de niveau haut

• Fonction « Remote-Out » en cas d'utilisation des entrées de niveau haut

• Configuration d'entrée commutable 2/4 canaux

• Technologie C.L.E.A.N. pour la détection de l'écrêtage en entrée et en sortie

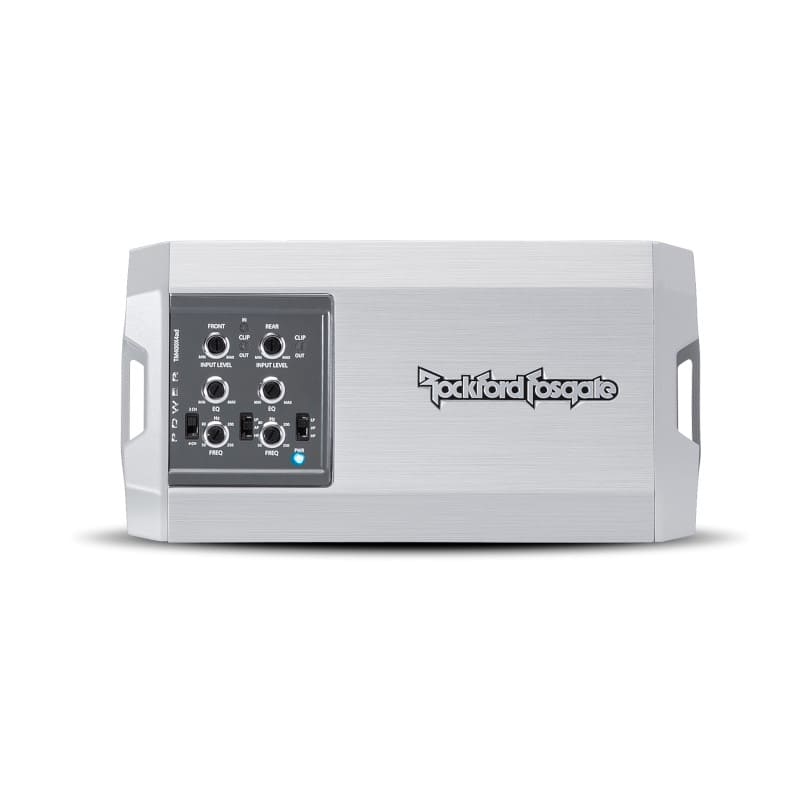

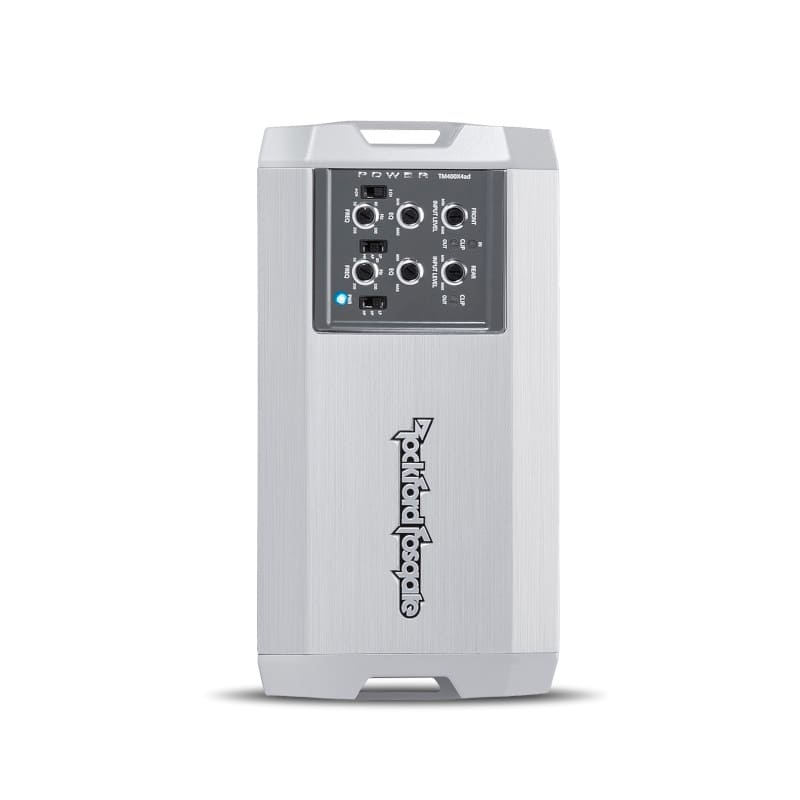

• Commandes situées sur la face supérieure du boîtier

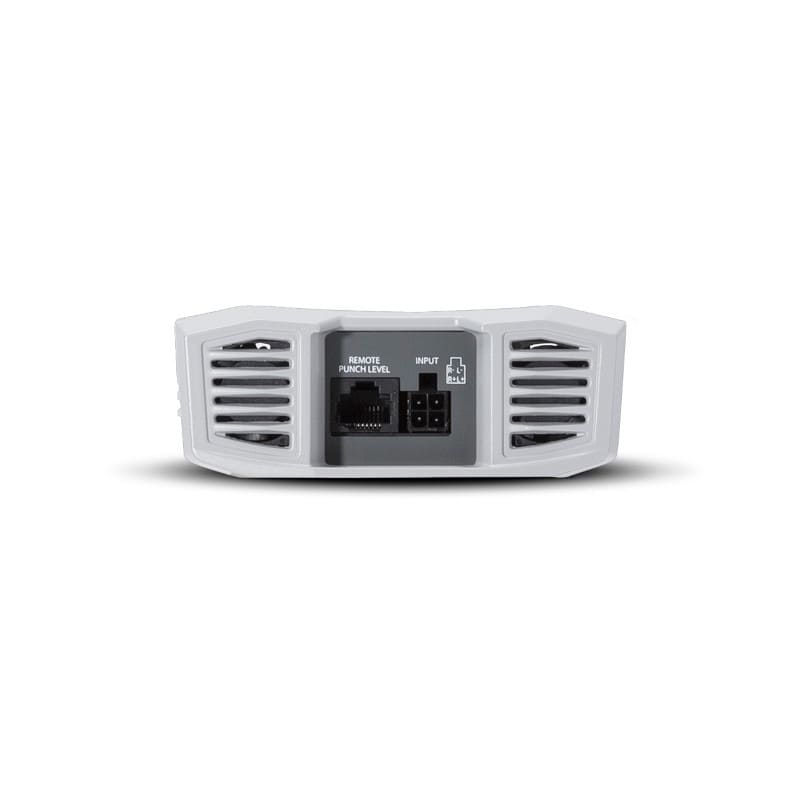

• Prise pour la télécommande de graves PLC2 en option avec indicateur de clipping

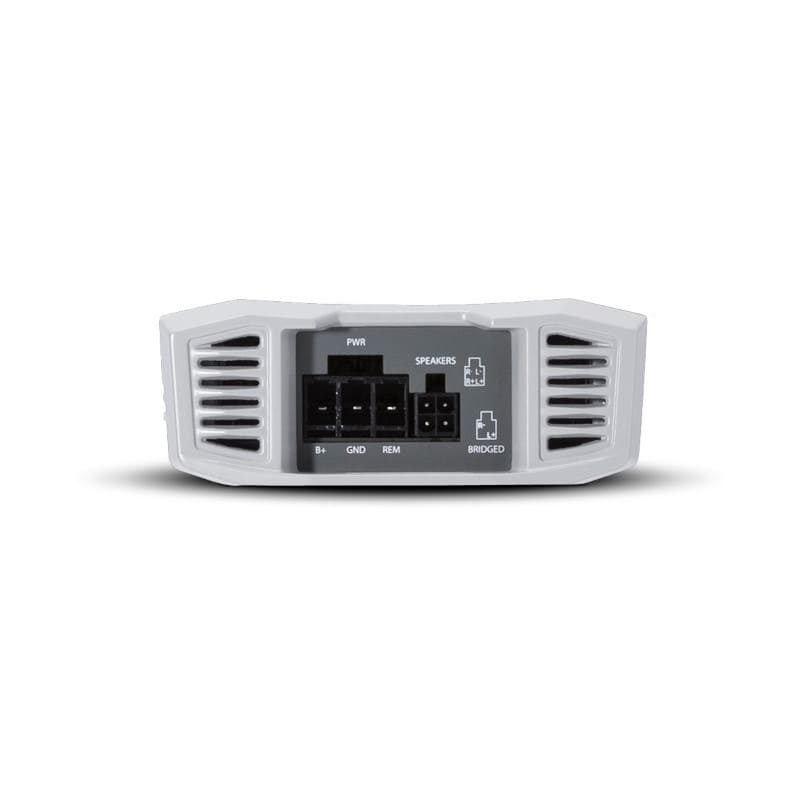

• Raccordements d'alimentation et de masse : 8 AWG (environ 8,4 mm²)

• Protection externe recommandée : 60 A



Refroidissement et fonctions de protection

• Double refroidissement par ventilateurs actifs

• Système de refroidissement à plusieurs niveaux avec des dissipateurs thermiques en aluminium

• Surveillance de la température en temps réel

• Circuits de protection thermique intégrés

• Surveillance électronique de protection

• Revêtement époxy à deux composants des circuits imprimés pour une meilleure résistance à l'humidité

• Composants électroniques montés en surface (technologie CMS)



Dimensions

• Longueur : 211 mm

• Largeur : 108 mm

• Hauteur : 41 mm



Contenu de la livraison

• 1 amplificateur 4 canaux Rockford Fosgate TM400X4ad

• Fiche de raccordement pour l'alimentation électrique

• Certificat de performance (rapport individuel de mesure des performances)

• Mode d'emploi et notice d'installation
